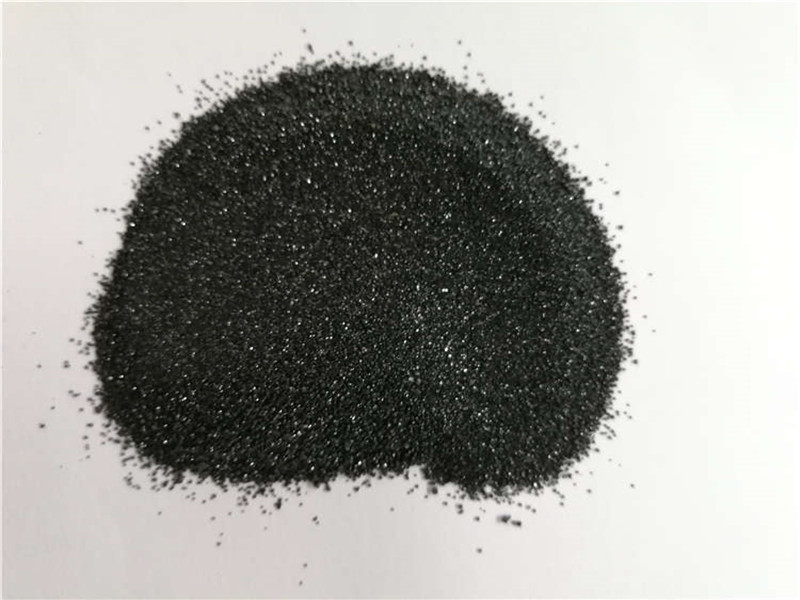

一、 核心特性與優(yōu)勢(shì)
鉻砂在鑄造中的應(yīng)用完全源于其優(yōu)異的物理和化學(xué)性質(zhì)：1. 1.??極高的耐火度（熔點(diǎn) > 1800°C）??：這是其最重要的特性。它能承受鋼水（約1500-1600°C）和高溫合金的極高澆注溫度而不會(huì)發(fā)生燒結(jié)熔化，有效防止鑄件表面產(chǎn)生粘砂缺陷。
2. 2.??優(yōu)良的導(dǎo)熱性??：比石英砂的導(dǎo)熱率高數(shù)倍。這意味著鑄件能夠快速冷卻和凝固，從而：
· •??細(xì)化晶粒??：提高鑄件的機(jī)械性能。
· •??減少縮松??：有利于順序凝固，改善補(bǔ)縮效果。
3. 3.??低熱膨脹系數(shù)??：在加熱過程中，鉻砂的體積變化非常小。這能保證鑄型尺寸穩(wěn)定，防止型殼開裂或變形，從而獲得尺寸精確的鑄件，特別適合精密鑄造。
4. 4.??強(qiáng)的抗渣性（化學(xué)中性）??：不與金屬氧化物（如FeO、MnO）反應(yīng)。對(duì)于錳鋼等高錳合金鋼，能有效防止化學(xué)粘砂。
5. 5.??不與金屬液潤(rùn)濕??：金屬液難以滲透到鉻砂顆粒的間隙中，從而防止機(jī)械粘砂，獲得光潔的鑄件表面。
二、 主要應(yīng)用場(chǎng)景
基于以上特性，鉻砂主要應(yīng)用于以下情況：1. 1.??大型鑄鋼件??：如水輪機(jī)葉片、大型閥門、機(jī)床床身、鋼錠模等。這些鑄件壁厚大，熱容量高，澆注溫度高，對(duì)砂型的耐火度要求極為苛刻。
2. 2.??高錳鋼等合金鋼鑄件??：高錳鋼在凝固時(shí)易氧化生成MnO，MnO是堿性氧化物，會(huì)與酸性的石英砂（SiO?）發(fā)生化學(xué)反應(yīng)，生成低熔點(diǎn)的硅酸鹽，造成嚴(yán)重的化學(xué)粘砂。中性的鉻砂能完美避免此問題。
3. 3.??厚壁鑄件和芯子??：鑄件的厚大部位散熱慢，熱作用劇烈。使用鉻砂制作這些部位的砂芯或面砂，可以利用其高導(dǎo)熱性加速冷卻，改善內(nèi)部質(zhì)量。
4. 4.??鑄件易出現(xiàn)粘砂的“熱點(diǎn)”區(qū)域??：在鑄型的拐角、凹槽等金屬液積聚且散熱困難的“熱點(diǎn)”部位，局部使用鉻砂可以有效防止粘砂。
三、 使用方法
在鑄造生產(chǎn)中，鉻砂通常不用于制作整個(gè)砂型（成本太高），而是采用以下方式：1. 1.??作面砂（Facing Sand）??：在砂型（或砂芯）與金屬液接觸的表面，鋪設(shè)一層厚度約20-100毫米的鉻砂混合料（通常與粘結(jié)劑如樹脂、水玻璃等混合），背砂則使用普通石英砂。這是最經(jīng)濟(jì)、最常用的方法。
2. 2.??涂料骨料（Paint Aggregate）??：將鉻砂磨成細(xì)粉，作為鑄造涂料的骨料。噴涂或刷涂在砂型表面，形成一層高耐火度的保護(hù)層。
3. 3.??制作整體砂芯??：對(duì)于特別厚大、易產(chǎn)生粘砂的砂芯，有時(shí)會(huì)全部使用鉻砂制作。
四、 注意事項(xiàng)
盡管性能優(yōu)異，使用鉻砂時(shí)也需注意以下幾點(diǎn)：1. 1.??成本較高??：鉻砂的價(jià)格遠(yuǎn)高于石英砂，這是限制其大規(guī)模應(yīng)用的主要原因。因此必須權(quán)衡成本與鑄件質(zhì)量要求。
2. 2.??密度大、易沉淀??：鉻砂密度大，在混制樹脂砂時(shí)容易發(fā)生偏析（砂與樹脂分離）。需要調(diào)整混砂工藝，如使用高粘度的樹脂或加快操作速度。
3. 3.??熱導(dǎo)率高導(dǎo)致流動(dòng)性差??：高導(dǎo)熱性會(huì)使樹脂砂硬化速度加快，可能縮短可使用時(shí)間，影響造型操作。
4. 4.??潛在健康風(fēng)險(xiǎn)（六價(jià)鉻）??：??這是最重要的安全注意事項(xiàng)??。鉻砂本身含有三價(jià)鉻，基本無(wú)害。但在有堿性物質(zhì)和氧化劑存在的條件下，經(jīng)高溫烘烤或金屬液灼燒，??可能生成微量有毒、致癌的六價(jià)鉻化合物??。
· •??防護(hù)措施??：工人操作時(shí)應(yīng)佩戴防塵口罩，避免吸入粉塵。廢棄的舊砂應(yīng)作為危險(xiǎn)廢物妥善處理，不能隨意丟棄。
總結(jié)
| 特性/方面 | 描述 | 對(duì)鑄造的影響 |
| ??高耐火度?? | 熔點(diǎn)超過1800°C | ??防止機(jī)械和化學(xué)粘砂??，獲得表面光潔的鑄件，尤其適用于鑄鋼。 |
| ??高導(dǎo)熱性?? | 導(dǎo)熱率是石英砂的數(shù)倍 | ??加速鑄件冷卻??，細(xì)化晶粒，提高機(jī)械性能；減少厚壁處縮松。 |
| ??低熱膨脹?? | 受熱體積變化小 | ??尺寸穩(wěn)定性好??，鑄件尺寸精確，防止型殼開裂。 |
| ??化學(xué)中性?? | 不與金屬氧化物反應(yīng) | ??特別適用于高錳鋼等合金鋼??，避免化學(xué)粘砂。 |
| ??主要缺點(diǎn)?? | 成本高，有生成六價(jià)鉻的風(fēng)險(xiǎn) | ??增加生產(chǎn)成本??，需做好??安全防護(hù)和廢砂處理??。 |
